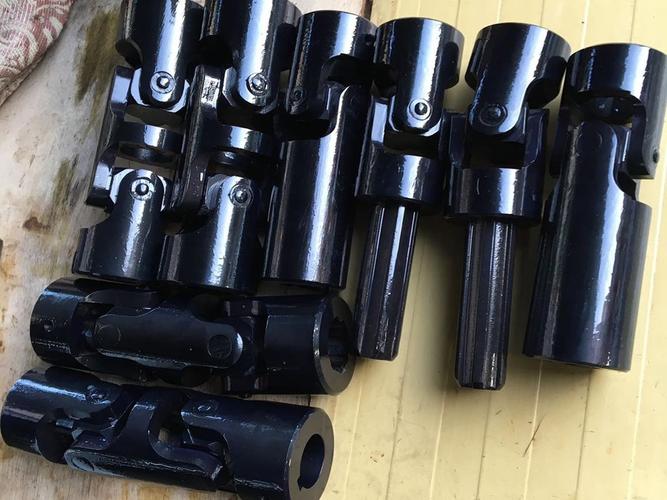

Cross Joint十字接頭萬向節是一種廣泛應用于工程機械傳動系統的關鍵部件，它能夠實現兩個非共線軸之間的動力傳遞，同時補償角度偏差和軸向位移。本文將結合Solidworks軟件，詳細介紹可伸縮十字軸萬向節的3D數模圖紙設計過程。

在Solidworks中設計十字接頭萬向節時，需明確其基本結構：一個中心十字軸和兩個叉形接頭。通過拉伸、旋轉和切除等建模命令，創建主體零件。可伸縮十字軸的設計重點在于添加伸縮調節機制，通常采用滑動花鍵或螺紋結構，確保軸長在一定范圍內可調。在裝配體中，使用配合功能約束各零件間的運動關系，模擬真實工況下的旋轉和伸縮行為。

設計過程中，參數化建模至關重要。例如，十字軸的直徑、長度以及伸縮行程應根據實際應用（如挖掘機或起重機的傳動系統）進行優化。通過Solidworks的方程式和配置功能，可以快速調整尺寸，生成多個變體模型，提高設計靈活性。需進行有限元分析（FEA）驗證強度和疲勞壽命，確保部件在負載下安全可靠。

3D數模圖紙的輸出應包括詳細的工程圖，標注關鍵尺寸、公差和表面處理要求。使用Solidworks的繪圖工具生成多視圖、剖視圖和爆炸圖，方便制造和裝配。導出為通用格式（如STEP或IGES），便于與供應鏈或客戶共享。這種設計方法不僅提升了工程機械的傳動效率，還為維護和定制化提供了便利。
